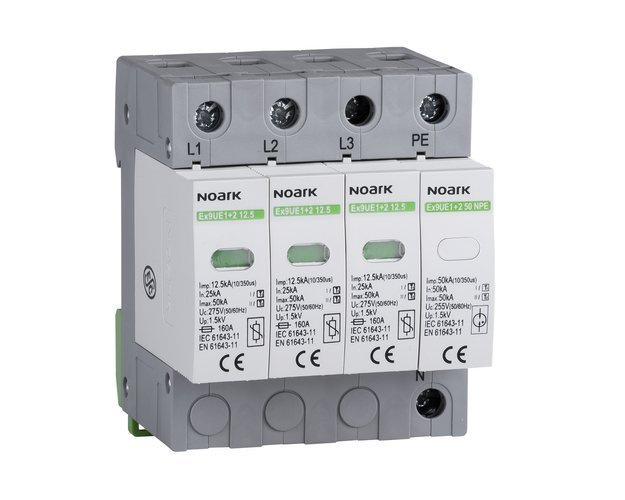

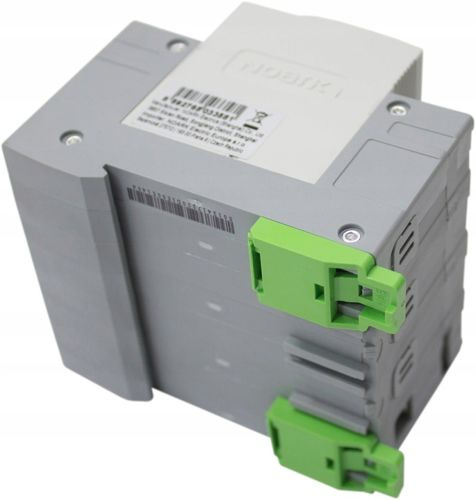

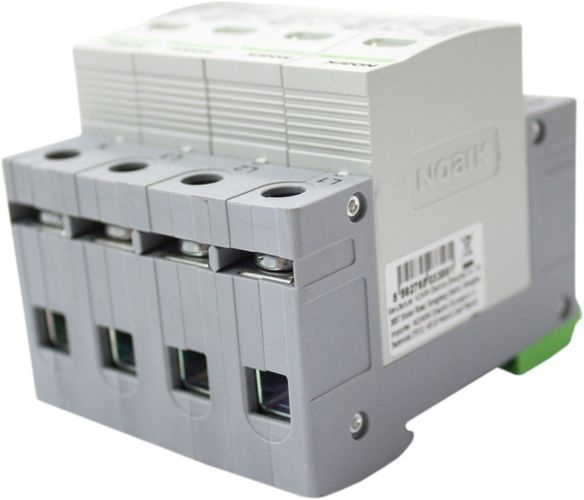

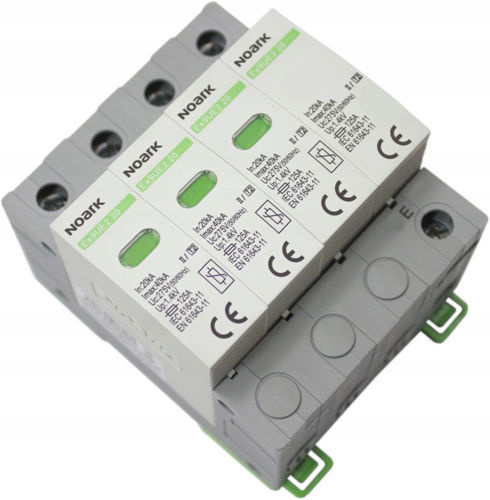

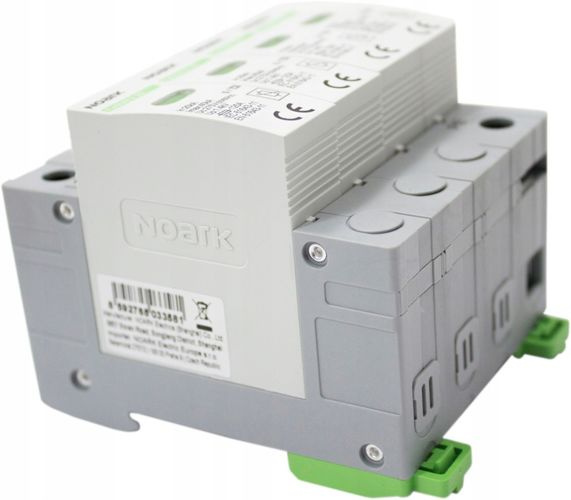

OGRANICZNIK PRZEPIĘC 275V NOARK B+C 3P+NPE 103340

Linię ograniczników przepięć stanowią urządzenia klasy 1+2. Służą do ochrony instalacji elektrycznych przed bezpośrednimi uderzeniami piorunów o niskiej intensywności. Odpowiednie dla strefy ochrony odgromowej LPL III, IV według normy EN 62305 w sieci 3-fazowej TN-C, gdzie całkowity prąd udarowy wprowadzony do instalacji elektrycznej wynosi 37.5 kA, a jego udar może wynieść 75 albo 100 kA w zależności od konfiguracji i położenia punktu uziemiającego, uziemienia instalacji piorunochronnej oraz miejsca zainstalowania ogranicznika przepięć. Konstrukcja ograniczników Ex9UE1+2 12.5 jest oparta na elementach warystorowych. Zapewnia niski czas reakcji i spełnia kryteria obu klas I i II. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.

DANE TECHNICZNE:

Układ sieci DC-NIE

Prąd udarowy (10/350 µs)-12.5

Poziom ochrony N-PE-1.5

Energetycznie skoordynowana ochrona urządzenia końcowego-NIE

Układ sieci TN-S-TAK

Znamionowe napięcie AC-275

Zdolność gaszenia prądu następczego-100

Układ sieci TT-TAK

Wydmuchowy-NIE

Układ sieci TN -TAK

Układ sieci TN-C-S-TAK

Liczba biegunów -4

Rozmiar-4 moduły

Sposób montażu-Szyna montażowa DIN TH-35 mm

Układ sieci TN-C-NIE

Inny układ sieci-NIE

Najwyższe napięcie trwałej pracy AC-275

Energia właściwa (W/R)-156.25

Maks. przekrój przewodu (jedno-/wielodrutowego) -50

Klasa ochronności-Typ 1+2

Zintegrowane dobezpieczenie-NIE

Układ sieci IT-TAK

Poziom ochrony L-N-1.5

Maks. przekrój przewodu elastycznego-50

Sygnalizacja zadziałania na urządzeniu-Optyczny

Ze stykiem sygnalizacyjnym-NIE
