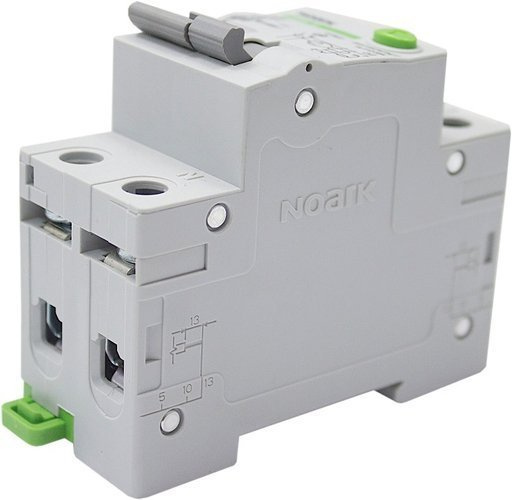

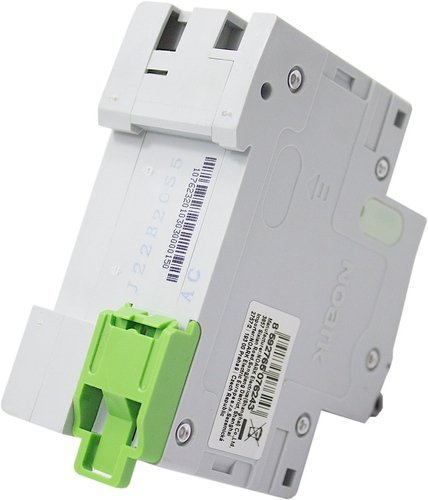

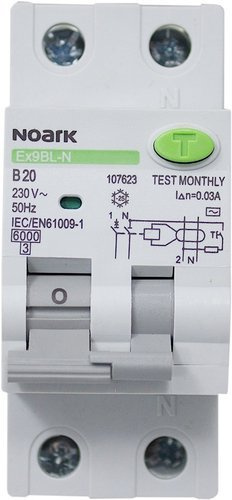

B 20A 30mA 1F RÓŻNICÓWKA Z CZŁONEM NADPRĄDOWYM

WYŁĄCZNIK RÓŻNICOWOPRĄDOWY Z CZŁONEM NADPRĄDOWYM B2030MA

NOARK 107623

(JEDNOFAZOWY)

DANE TECHNICZNE:

Prąd znamionowy - 20A

Liczba biegunów - 2P

Charakterystyka - B

Napięcie znamionowe - 230 V

Napięcie izolacji - 500 V

Częstotliwość - 50/60 Hz

Znamionowy prąd różnicowy - 30 mA

Wytrzymałość zwarciowa - 4500 A

Czas wyzwolenia - 0,1 s

Odporność na udar napięciowy - 6000 V

Trwałość mechaniczna i elektryczna - 4000 cykli

Wskaźnik wyzwolenia - TAK

Stopień ochrony - IP 20

Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 10 kA dla serii Ex9BL-H oraz 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników różnicowoprądowych oraz oddzielnych wyłączników nadprądowych. Seria Ex9BL jest dostępna dla prądów znamionowych od 6 do 40 A, charakterystyki wyzwalania B oraz C. Parametry urządzeń są określane przez znamionowy prąd różnicowy o wartości 30, 100 oraz 300 mA oraz czułości AC i A. Ze względu na wytrzymałość zwarciową o wartości 10 kA (-H) oraz 6 kA (-N) są one przeznaczone do wszystkich aplikacji, w tym do tych najbardziej wymagających.
