Pulpitowa aparatura sterująca i sygnalizacyjna serii Ex9P1 przeznaczona jest do różnego typu aplikacji kontrolnych, sterujących, operatorskich, a także sygnalizacyjnych na tablicach rozdzielczych. Dzięki kompaktowej budowie urzdzeń, poszczególne części mogą być dowolnie łączone - główka robocza, korpus, styk i element podświetlający. Umożliwia to zrealizowanie różnych funkcji w danej aplikacji. Wersje półprzezroczyste (podświetlane) mogą zostać wyposażone w diody LED o dużej jasności, co zapewnia niezawodną sygnalizację stanu obwodu, zmniejsza zużycie energii i wydłuża żywotność w porównaniu do standardowej żarówki. Główki robocze są zaprojektowane w jasnych kolorach, o zoptymalizowanej powierzchni z aluminiowym pierścieniem. Są one dostępne w wielu różnych kolorach, kształtach i rodzajach.

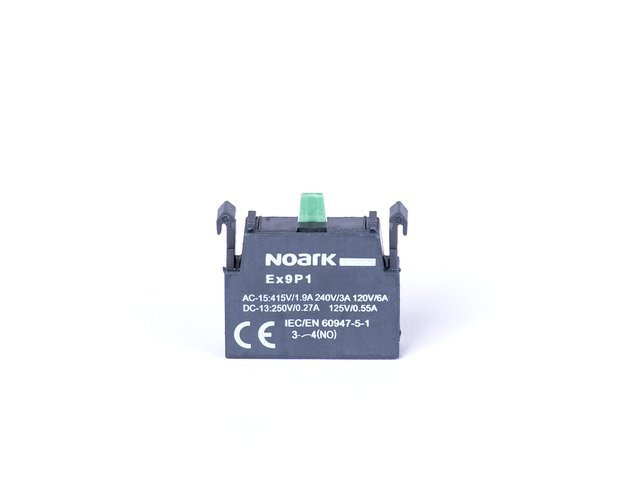

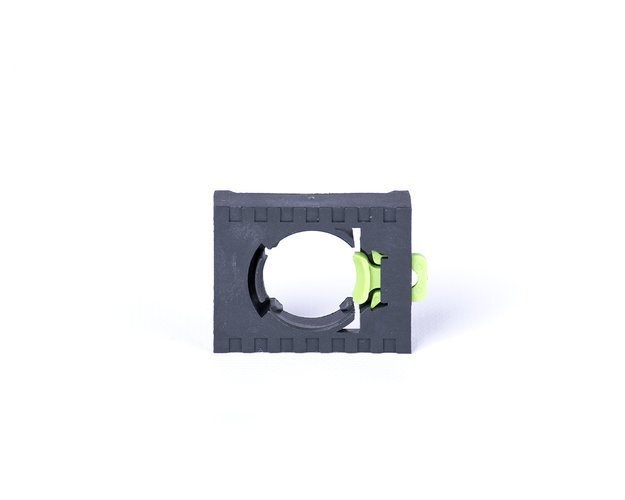

Przycisk pulpitowy:
DANE TECHNICZNE:
Liczba styków rozwiernych -0
Sposób montażu-Montaż czołowy
Liczba styków przełącznych-0
Rodzaj połączenia elektrycznego-Połączenie śrubowe
Model-Montaż od góry, zintegrowany
Znamionowy prąd pracy Ie dla AC-15, 230 V -3
Liczba styków zwiernych -1
PRZYCISK GRZYBKOWY
DANE TECHNICZNE:
Stopień ochrony (IP)-IP65
Z pierścieniem czołowym-NIE
Rodzaj przycisku-Płaski
Kształt soczewki-Okrągły
Wysokość otworu-6
Szerokość otworu-22.3
Bez samopowrotu-TAK
Kolor przycisku-Czerwony
Z samopowrotem-TAK
Średnica grzybka -40
Do wyłączania awaryjnego -TAK
Sposób odblokowania -Mechanizm obrotowy
Średnica otworu -22.3
Z podświetleniem -NIE
PUSZKA
DANE TECHNICZNE:
Średnica otworów -22
Stopień ochrony (IP) -IP65
Głębokość -58
Kolor pokrywy obudowy -Żółty
Rodzaj konstrukcji obudowy -Obudowa do montażu natynkowego
Liczba pozycji sterowniczych -1
Szerokość -71
Wysokość -71
