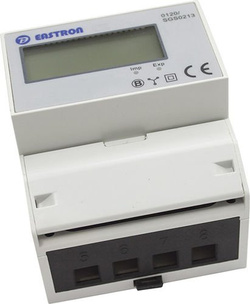

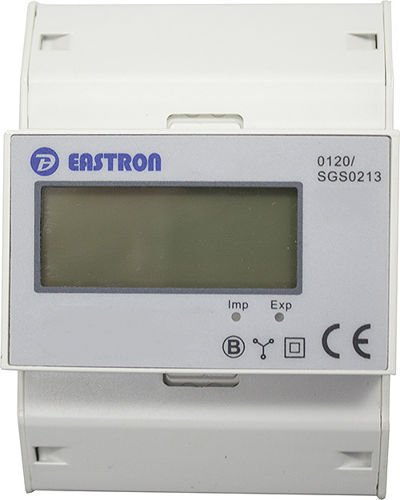

LICZNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ 4P MID LCD

LICZNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ MID 100A

SDM72D 4-POL

Dane techniczne:

Napięcie znamionowe - 230/400V AC (3~)

Napięcie pracy - 80% - 120% Un

Odporność na napięcie - AC 4kV - 1m

Odporność na napięcie udarowe - 6kV - 1,2/50μS

Prąd - 10A

Maksymalny prąd znamionowy - 100A

Prąd rozruchowy - 0,4% lb

Odporność na przeciążenia - 30 Imax – 0,01s

Częstotliwość pracy - 50 Hz +/ - 10%

Pobór mocy - ≤2W/10VA/Faza

Wyświetlacz - 1000imp/kWh

Dokładność - klasa 1

Temperatura pracy - - 20°C / + 55°C

Temperatura magazynowania - - 40°C / + 70°C

Temperatura referencyjna - +23°C +/-2°C

Wilgotność podczas pracy - ≤90%

Wilgotność podczas magazynowania - ≤95%

Czas uruchomienia - 10 sekund

Ochrona przed wnikaniem wody i pyłu - IP51

Środowisko mechaniczne - M1

Stopień ochrony - II

Standard międzynarodowy dokładności pomiaru energii czynnej - IEC 62053 - 21/EN EN50470 - 1/3,

Wymiary:

wysokość - 100mm

szerokość - 72mm

głębokość - 66mm

Schemat podłączenia:

- Zacisk 1/5 - L1 IN/OUT

- Zacisk 2/6 - L2 IN/OUT

- Zacisk 3/7 - L3 IN/OUT

- Zacisk 4/8 - neutralny

Model SDM72 DR – mierzy i wskazuje pobór energii czynnej (kWh) oraz moc (W).
