OBUDOWA SCHNEIDER EASY9 EZ9EUA108 ROZDZIELNICA 1x8 PODTYNKOWA IP40

DANE TECHNICZNE:

Nazwa produktu Easy9 EU

Typ produktu obudowa podtynkowa

Szerokość w modułach 8

Liczba rzędów 1

Prąd znamionowy[In] 63 A

Znamionowe napięcie łączeniowe [Ue] 400 V

Napięcie znamionowe izolacji [Ui] 500 V

Obudowa: plastik samogasnący biały (RAL 9003)

Drzwi transparentne dymione

Otwieranie drzwi lewo/prawo (180 °)

Szerokość 215 mm

Wysokość 170 mm

Głębokość 96,5 mm

Rodzaj szyny DIN TH-35

Zaciski ochronne 1 PE 4 x 16 mm2 + 4 x 10 mm2

Zaciski neutralne 1 N 4 x 16 mm2 + 4 x 10 mm2

Masa produktu 0,58 kg

Normy IEC 60670-1-24

Odpornośc ogniowa 650 °C ( 30 min ) zgodnie z IEC 60695-2-10

Stopień ochrony IP40 zgodnie z IEC 60529 (drzwi zamknięte)

Stopień ochrony IP30 zgodnie z IEC 60529 (Drzwi otwarte)

Odporność na udary mechaniczne IK07 zgodnie z IEC 62262

Klasa ochronności II

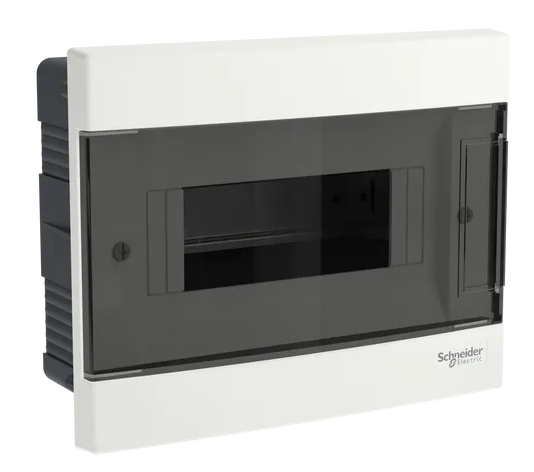

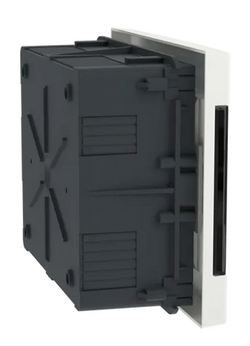

Easy9 EU to podtynkowa rozdzielnica modułowa firmy Schneider Electric o szczelności IP40, przeznaczona do stosowania w czystych i suchych pomieszczeniach typu mieszkalnego, biurowego czy technicznego.

Zawiera 1 rząd mieszczący 8 standardowych modułów w rozmiarze 18 mm. Można w niej umieścić wszystkie typy aparatury modułowaj. Jest dostarczana z 1 uziemiającą i 1 neutralną listwą zaciskową z ich wspornikiem, a każda listwa zaciskowa ma 8 otworów ( 4x16mm2 + 4x10mm2) Posiada odwracalne drzwi pełne w kolorze dymnym, o kącie otwarcia 180°. Kolor obudowy jest biały (RAL 9003). Obudowa dedykowana do montażu wewnątrz pomieszczeń. Stopień ochrony to IP40 przy drzwiach zamkniętych oraz IP30 przy drzwiach otwartych. Kable mogą być wprowadzane przez 4 boki obudowy poprzez osłabienia na rurki instalacyjne. Miejscem przeznaczenia są nowe lub remontowane instalacje w budynkach mieszkalnych. Wewnętrzne elementy obudowy to kaseta podtynkowa tylna, wyjmowany stelaż z szyną DIN oraz przednia pokrywa z wycięciem. Wymiary wynoszą: (W) 215 mm x (S) 170 mm x (G) 96,5 mm, szerokość wyrażona w modułach 18 mm wynosi: 8, obudowa waży 0,58 kg, Obudowa wykonana jest z samogasnącego tworzywa sztucznego. Odporność na płomienie i ciepło wynosi 650°C z czasem trwania 30 min, zgodnie z normą IEC 60695-2-10. Klasa izolacji elektrycznej to klasa II (podwójna izolacja). Stopień zanieczyszczenia wynosi 2. Zgodnie z normą IEC 62262 stopień ochrony IK to IK07. Temperatura pracy wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -25°C do +70°C. Obudowa jest zgodna z normą IEC 60670-1-24.

Cechy wyróżniające:

Drzwi otwierane prawo- lub lewostronnie

Drzwi otwierane do 180 stopni

Izolowane bloki zaciskowe N i PE w komplecie, możliwe do zamocowania w górnej lub dolnej części
