LICZNIK TRÓJFAZOWY PODLICZNIK ENERGII PRĄDU 3-FAZ MID MODBUS 100A RS-485

Dane techniczne:"

Napięcie AC (Un): 3×230(400)V

Zakres napięcia: 80 ~ 120% Un

Prąd bazowy (Ib): 10A

Prąd (Imax): 100A

Prąd (Imin): 0,5A

Prąd rozruchowy: 0,4% Ib

Pobór energii: ≤ 2W/10VA(obwód pomiarowy napięcia)

: ≤ 4VA (obwód pomiarowy natężenia)

Napięcie: 0,5% maksymalnego zakresu

Natężenie: prądu 0,5% nominalnego

Częstotliwość: 0,2% średniej częstotliwości

Współczynnik mocy: 1% jedności (0,01)

Moc czynna (W): ±1% maksymalnego zakresu

Moc bierna (VAr): ±1% maksymalnego zakresu

Moc pozorna (VA): ±1% maksymalnego zakresu

Energia czynna (Wh): Klasa 1 IEC 62053-21

Energia bierna (VARh): ±1% maksymalnego zakresu

Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 Hz.

Temperatura otoczenia pracy: -25°C do 55°C

Temperatura składowania: -40°C do 70°C

Wilgotność względna: 0 – 95% bez kondensacji

Wysokość: do 2000 m.n.p.m

Czas rozgrzewania: 5s

Wibracje: 10Hz do 50Hz, 2g, IEC 60068-2-6

Wstrząsy: 30g

Temperatura pracy od -25°C do +55°C*

Temperatura przechowywania od -40 °C do +70 °C*

Wilgotność względna od 0 do 95%, bez kondensacji

Wysokość pracy do 2000m

Czas rozruchu (rozgrzewania) 1 minuta

Wibracje od 10Hz do 50Hz, IEC 60068-2-6, 2g

Przeciążenie 30g w 3 płaszczyznach

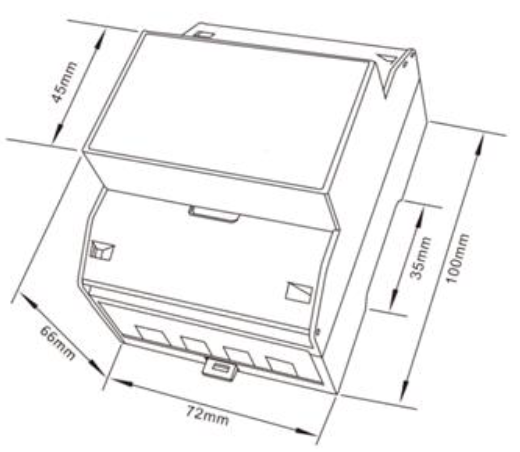

Wymiary szyny DIN: 72×100 mm (szer. x wys.) wg DIN 43880

Montaż szyna: DIN (DIN 43880)

Stopień ochrony: IP51 (w pomieszczeniu)

Materiał: Tworzywo samogasnące Ul94 V-0

Wyświetlacz 400 Imp/kWh

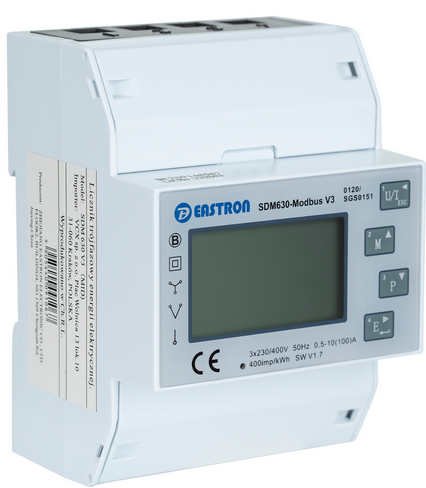

Licznik Eastron SDM630 Modbus oferujemy w najnowszej wersji „V3” wyposażonym w port RS-485 i protokół Modbus-RTU z certyfikatem MID. Posiada dwa wyjścia impulsowe, w tym jedno konfigurowalne.

Licznik ma złącze RS-485, dzięki czemu w łatwy sposób można odczytywać mierzone wartości za pomocą protokołu Modbus-RTU.

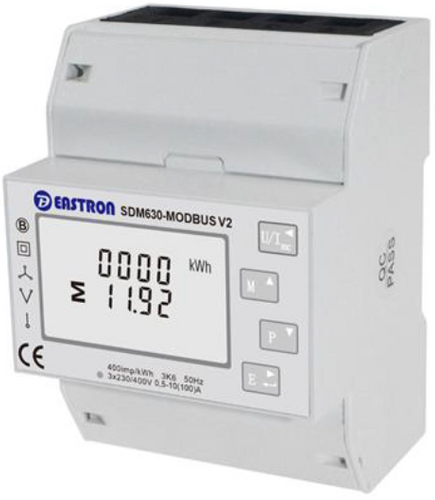

SDM 630 M V3 Licznik energii trójfazowy z Modbus V3

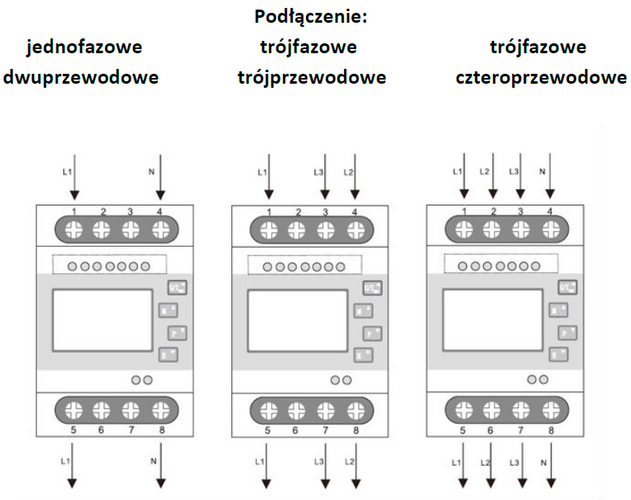

DM630-Modbus V3 mierzy i wyświetla charakterystykę zasilania jednofazowego dwuprzewodowego (1p2w), trójfazowego trójprzewodowego (3p3w) i trójfazowego czteroprzewodowego (3p4w).

Licznik mierzy takie parametry jak napicie (V), częstotliwość (Hz), natężenie prądu (A), moc (kW/kVa/kVar), energia pobrana (import), energia oddana (eksport) i moc całkowita (kWh/kVarh).

Licznik wskazuje także szczytowe zapotrzebowanie prądu i mocy, mierzone w zaprogramowanych interwałach: do 60 minut.

Licznik może pracować w obciążeniu do 100A i nie wymaga podłączenia z przekładnikami prądowymi (CT).
