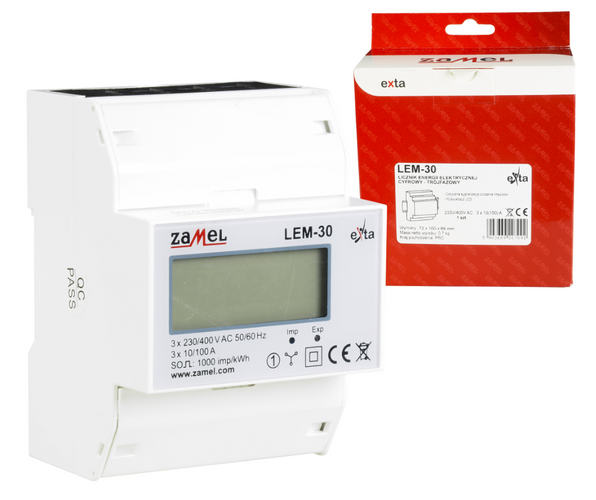

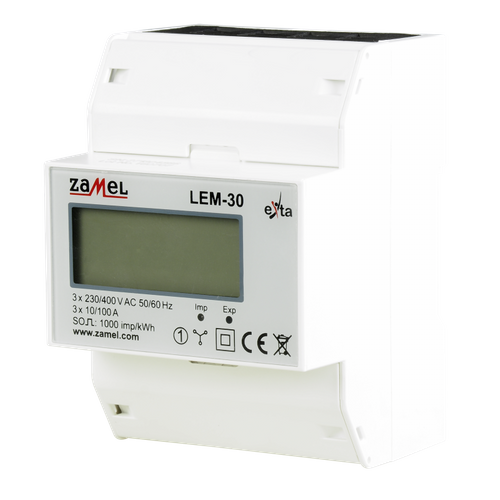

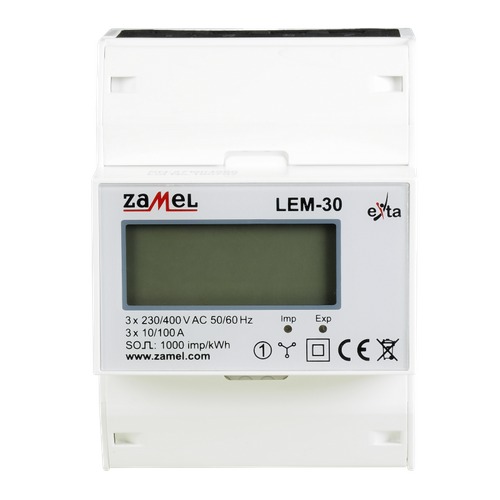

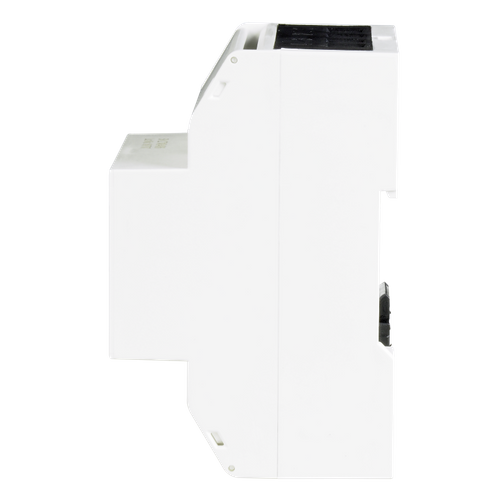

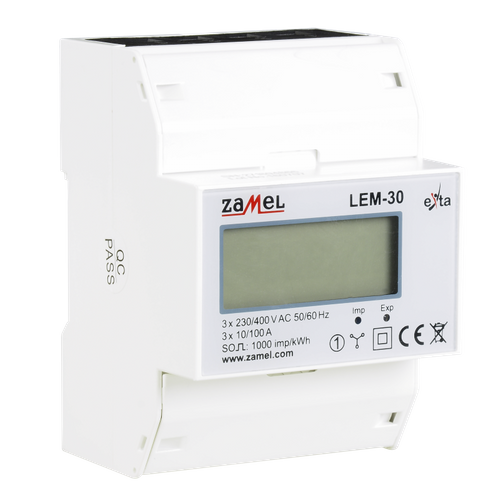

LICZNIK PODLICZNIK ENERGII 3-FAZOWY LEM-30 ZAMEL

DANE TECHNICZNE:

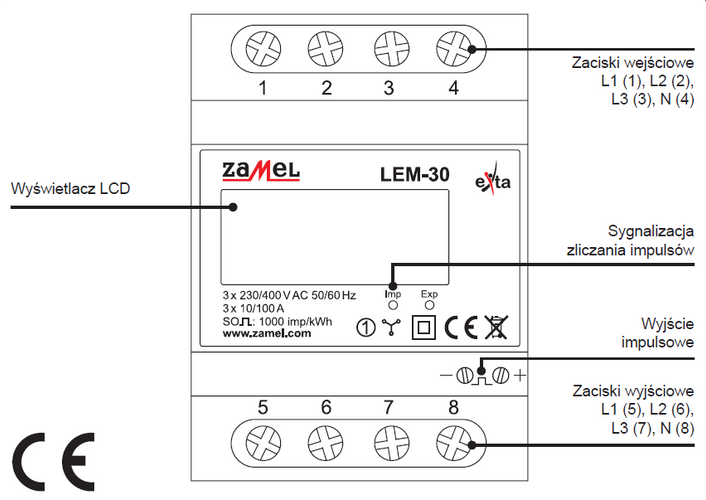

Zaciski zasilania: L1 (IN 1, OUT 5); L2 (IN 2, OUT 6); L3 (IN 3, OUT 7);N (IN 4, OUT 8)

Napięcie odniesienia: 3 x 230 V / 400 V AC

Tolerancja napięcia: -15 ÷ +10 %

Częstotliwość znamionowa: 50 / 60 Hz

Prąd bazowy (Ib): 3 x 10 A

Prąd maksymalny (Imax): 100 A

Prąd minimalny: 0,5 A

Zakres prądu pracy: 0,4% Ib ÷ Imax

Przeciążenie prądowe: 30x Imax przez 0,01 s

Pobór własny licznika: 10 VA / 2 W

Dokładność pomiaru (IEC61036): klasa 1

Wyświetlacz: Licznik 6+1 cyfry

Sygnalizacja zliczania impulsów: dioda LED czerwona

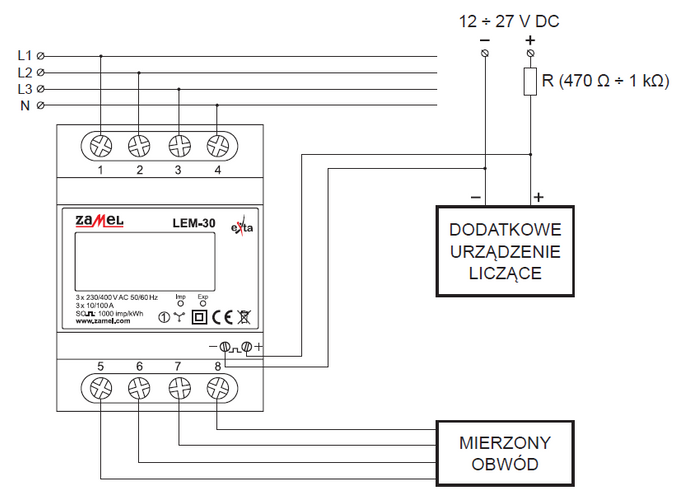

Wyjście impulsowe SO+ SO-: typu OC

Napięcie podłączenia SO+ SO-: 12 ÷ 27 V DC

Prąd podłączenia SO+ SO-: < 27 mA

Stała SO+ SO-: 1000 impulsów na kWh

Czas impulsu SO+ SO-: 30 ms

Liczba zacisków przyłączeniowych: 10

Przekrój przewodów przyłączeniowych: przyłącze główne: 4 ÷ 25 mm2 wyjście impulsowe: minimum 0,2 mm2

Temperatura pracy: -25 ÷ +55 oC

Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)

Stopień ochrony obudowy: IP51

Kategoria przepięciowa: II

Stopień zanieczyszczenia: 2

Wymiary: 72 x 100 x 66 mm

Waga: 0,700 kg

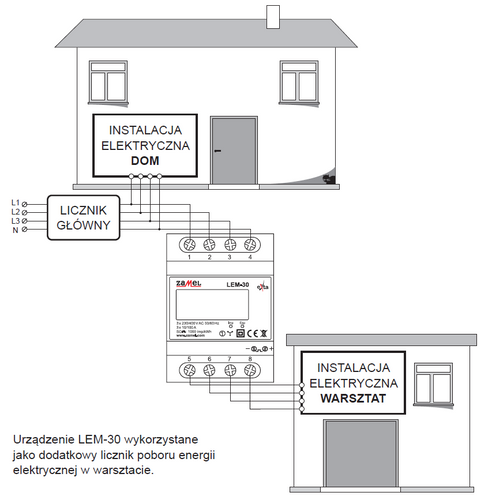

Licznik LEM-30 z podświetlanym wyświetlaczem LCD służy do monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych, mierzy i wyświetla kWh. Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego. Licznik z łatwością można zamontować w szafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania.
